자동차 스탬핑용 코일 피드 라인

멋진 기계

프레스 자동화의 전문 파트너이자 스탬핑 부품 생산의 최적화에 기여합니다. 특히 요구되는 정밀도, 고속 및 신뢰성 피더.

우리는 Decoiler, Straightener, Feeder, Compact Decoiler & Straightener, Compact Coil Feed Lines의 제조에 중점을 둡니다.

이 응용 프로그램은 자동차, 전기 및 전자, 하드웨어 피팅, 군비, 의료 기술 또는 회전자/고정자 적층과 같은 다양한 산업 분야의 구성 요소 또는 정밀 부품에 사용됩니다.

코일 피드 라인 매개변수

이 라인은 자동차 부품 스탬핑을 위해 특별히 개발되었습니다.

포함:

15톤 코일카

유압 언코일러

서보 스트레이트너 피더

명세서

모델	DSF{0}}
재료 적용	열간 압연, 냉간 압연, 스테인레스 스틸, SPHC, SPHE
밴드 두께	최대 12mm
밴드 폭	100-1600mm
코일 무게 로딩	15톤
코일 내경	Ø508mm / Ø610mm
코일 외경	Ø1400mm
라인 속도	16m/분
맨드릴 확장	유압 팽창
이송 방향	왼쪽에서 오른쪽으로
생산 시간	120일

코일 피드 라인 작업 공정

Connect power->

Machine start->

Loading coil to coil car ->

Coil card load coil to Uncoiler machine ->

Uncoiling coil to straightener ->

Leveling strip (Feeding roller feed strip into leveler part -> leveler rollers are gear driven, motor drive speed reducer to adjust leveling speed-> Leveler rollers relieve the stress from coil strip to ensure good flatness) ->

Feeding machine ->

Feed the setting length to Punch press machine ->

Stamping with tooling ->

제품

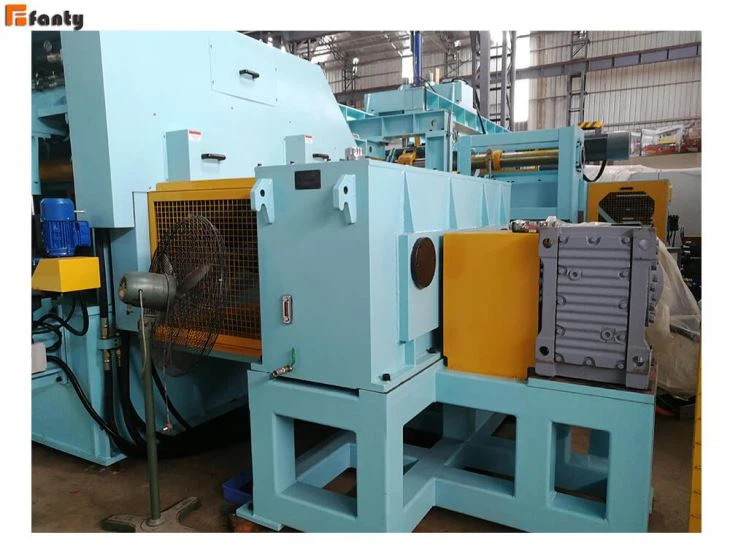

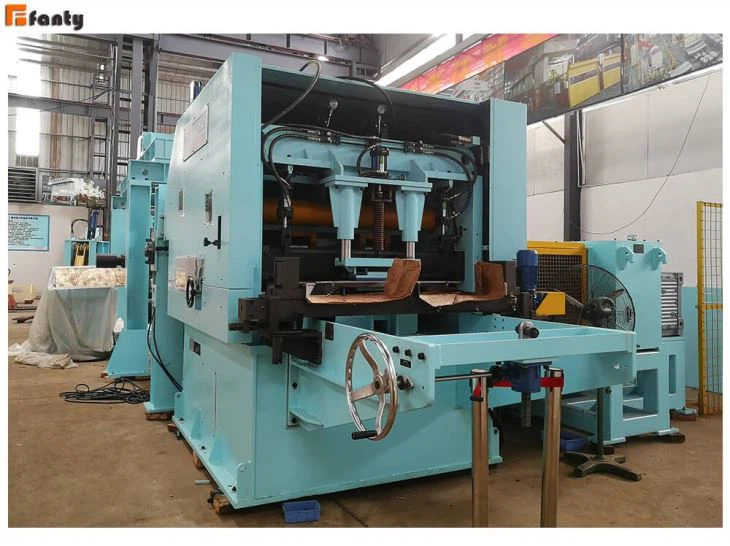

코일 피드 라인 이미지

decoiler straightener feeder 3 in 1 (6)
